| Ich nutze: C-Control II Station, OSOPT V3.1 |
auch ich nutze den XPort zum Laden von Programmen, aber auch um Steuerbefehle oder auch
Parameter zu übergeben.
Für die Differenzierung nutze ich das �bertragunsprotokoll beim Aufruf durch den Browser.
Wenn über den Browser 192.168.178.220:10001 aufgerufen wird (IP meines XPort),
wird vom XPort nachfolgender Text an die CC2 ausgegeben:
GET / HTTP/1.1 usw .............
alle Zeichen werden im Buffer (buf[1056] gespeichert
Nur das erste Zeichen: 'G' (ASC ii 71) verwende ich als Startzeichen
Wird ein download über das DL-Tool gestartet ist das erste Zeichen
nicht 'G' sonder ASCii 254 und somit startet der download.
Wird die Eingabe ergänzt z.B. 192.168.178.220:10001/K10
(K10 ist willkürlich gewählt!) wird vom XPort nachfolgender Text an die
CC2 ausgegeben:
GET /K10 HTTP/1.1 usw ........
Die Zeichen "K10" werden dann im Buffer aufgenommen in buf[6],buf[7], buf[8]
gespeichert
Ich werte z.B. nur die ersten 3 Zeichen für Funktionsaufrufe aus, also K10 mit dem
Befehl: if strx.comp(s,"K10").
Auf gleiche weise übergebe ich in meinen Programmen Parameter oder Steuerbefehle
z.B.
w1=buf[11];
w2=buf[12];
w3=buf[13];
w4=buf[14];
w5=buf[15];
w6=buf[16];
wert= (w1-48)*100000+(w2-48)*10000+(w3-48)*1000+(w4-48)*100+(w5-48)*10+(w6-48);
Das Program,:
Aufruf aus Browser:
192.168.178.220:10001/K10 für Relais K1 = aus
192.168.178.220:10001/K11 für Relais K1 = ein
-----------------------------------------------------------------------------

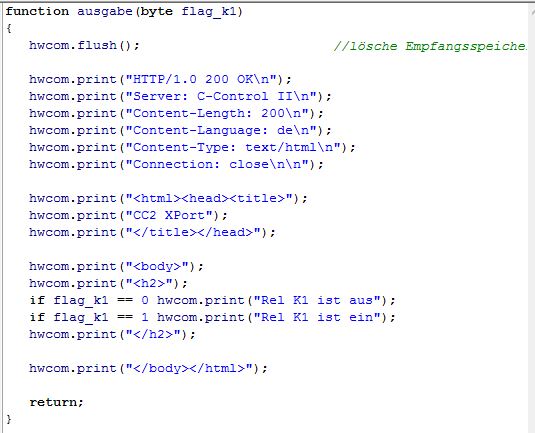

Modul browser mit der function ausgabe:
(ich kann offensichtlich keine html hier darstellen!?)
Modul laden mit dem thread main:
int xx;// Dummy-Byte
byte buf[1056];
thread main
{
byte x,i,a,b,c,flag_k1;
string s;
xx=1;
flag_k1 = 0;
lcdext.init();
lcdext.clear();
hwcom.init();
hwcom.setbuf(buf,1056);
hwcom.setspeed(8); // 5 = 9600 6 = 19200 8 = 57600
loop
{
s="";
wait hwcom.rxd();
i=hwcom.get();
if i == 254
//if hwcom.get()==254
{
wait hwcom.rxd();
x=hwcom.get();
if x==254 quit 1; // Hostmode einleiten RS232
if x==253 quit 256;// Hostmode einleiten LAN
}
// die ersten 3 Zeichen des Anhangs werden ausgewertet
sleep 500;
a=buf[5];
b=buf[6];
c=buf[7];
s = a + b + c;
if strx.comp(s,"K11")
{
stports.setRel(1,!0); //Rel K1 ein
flag_k1 = 1;
}
if strx.comp(s,"K10")
{
stports.setRel(1,0); //Rel K1 aus
flag_k1 = 0;
}
if i =='G' browser.ausgabe(flag_k1);
hwcom.flush();
}
}
Grü�e
Rolf
> Hallo Detlef,
>
> ich benutze seit langem den XPORT und habe ihn in die RS232-Wanne meines Reglerboards gesteckt.
> Meine Konfiguration aus dem Web Manager füge ich als Bild an.
> Die C-Control ist ziemlich unbeindruckt davon ob der XPORT angeschlossen ist oder nicht.
> Aus Sicht der C-Control arbeitet der XPORT wie eine RS232-Schnittstelle, also mit den gängigen
> Befehlen.
> Mit der Website kann ich dir nicht weiterhelfen, da ich nie diese Anforderung hatte.
> Vielleicht hilft dir das ja doch ein wenig.
>
> Grü�e
> Rainer
>
> > Hallo Zusammen,
> >
> > ich nutze die C-Control Station als Haussteuerung. Seit fast einem Jahrzehnt werden alle Lampen,
> > viele Steckdosen und alle Jalousien darüber gesteuert.
> >
> > Aber wachsende Familie aber auch andere Hobbies lassen das Thema C-Control bei mir in den
> > Hintergrund geraten, sodass ich höchstens ab und zu mal eine kleine Funktion ergänze, einen Triac
> > ersetze oder ein überlastetes Relais austausche.
> >
> > Seit 2-3 Jahren liegt bei mir nun ein X-Port rum mit dem Ziel, die ein oder andere Funktion über eine
> > Weboberfläche per Smartphone zu bedienen. (bsw. Lichtstimmung und Jalousie vom Sofa aus! :-))
> > Das Ziel habe ich immer noch und mir für den kommenden Winter fest vorgenommen.
> >
> > Deshalb nun die Frage nach einer kleinen Anschubhilfe (Arbeitsschritte:-))
> >
> > - Was muss ich in welcher Reihenfolge beachten und durchführen um das von Andre gekaufte Modul
> > per RS232 an die C-Control zu bringen (Handshake?, Protokoll, Laufzeiten)
> > - Was muss ich beachten, um das Gerät softwareseitig einzubinden? Softwareupdate geht ja auch
> > darüber?
> > - Wie stelle ich sicher, dass im Zweifelsfall die Anbindung per XPORT nicht funktioniert, aber niemals
> > die C-Control stehenbleibt! (das gäbe Mecker zuhause!!!)
> > - Wo lege ich die Website ab? Der Speicher des XPORTs ist klein, auÃ?erdem komme ich da nicht
> > ran? Wir haben eine NAS (Synology), dort könnte ich ja so'ne Webapplikation draufbringen.
> > Gibts da Erfahrungen?
> >
> > Ja, ich wei�, in den Foren steht dazu schon viel, aber immer nie vollständig... So'n kleines Strick-
> > muster wäre ne coole Anschubmotivation...
> >
> > Vielen Dank,
> >
> > Detlef
> >
> >
browser.JPG:
